多功能提取罐

产品用途
本设备适用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、强制循环、渗鹿、芳香油提取及有机溶煤的回收等多种工艺操作。使用本设备能使提取效果更佳、时间短、药液含量高。本设备搅拌系统分螺旋式搅拌,同时本设备选材优良,广泛应该用于制药、食品、化工行业。
服务热线:18857736831
产品描述





一、多功能提取罐用途:

  多功能倒锥型提取罐是医药、生物、食品、化工中常用的浸出提取设备。可提供物料水提取、醇提取、挥发油提取并可回收渣滓中的溶剂,适用于渗漉、温浸、回流、循环浸渍、加压或减压浸出等多种浸出工艺。具有效率高、操作方便等优点。

二、多功能提取罐结构组成:

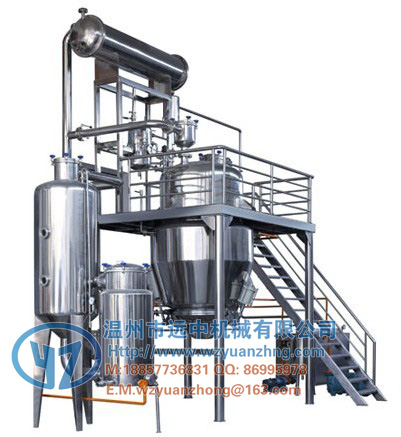

  提取罐成套设备由1.提取罐;2.泡沫捕集器;3.气液分离器;4.冷却器;5.冷凝器;6.油水分离器;7.料液泵;8.管道过滤器及内部联接管路构成。

  提取罐主体包括内筒体、夹套层、保温层、支耳、气动出渣门、气动操作台等;提取罐保温层以岩棉作为保温材料。

  内筒体材质为优质SUS304/316L,夹套采用全封闭,外筒体SUS304亚光薄钢板。 罐内配备CIP清洗自动旋转喷洗球头,测温孔、防爆视灯、视镜、快开式投料口等,确保操作简便,符合GMP医药标准。具有溶剂分布均匀,出渣方便等特点。

三、多功能提取罐设备特点:

1、外形上小下大,呈倒锥状。尤其利于溶剂循环提取,提取溶剂能够均匀地从罐底部向上运动,而且由于从罐底部向罐顶部逐渐减小,很好的避免了溶剂流动短路的现象。罐底部面积大,出液面积大,出液快,不易堵。出渣方便,加热效果好。

2、提取罐底部采用双层过滤板设计,分为过滤支撑板和主过滤板。双层过滤板可以打开,方便观察,易于清理。

3、进料采用加料漏斗和大口径蝶阀,蝶阀带有蜗轮蜗杆关闭装置。

4、设备具有多种加热方式和控制提取温度功能,可以实现多种工艺流程:普通煎煮、动态回流、连续逆流提取。

四、多功能倒锥型提取罐选型参数:



规格型号

TQ-500

TQ-1000

TQ-2000

TQ-3000

TQ-6000

全容积(L)

750

1200

2300

3400

6400

罐内设计压力(MPa)

0.09

夹套内设计压力(MPa)

0.3

压缩空气压力(MPa)

0.6-0.7

投料门直径(mm)

200

350

400

400

500

排渣门直径(mm)

800

1000

1000

1200

1400

加热面积()

2.0

3.2

5.3

6.8

8.5

冷凝面积()

3

4

4

6

8

冷却面积()

0.5

1

1

1

2

能耗(kg/h)

145

195

258

300

552



五、根据用户不同需求,可采用执行的设计、制作、检验标准如下:

  1.  SFDA 《药品生产质量管理规范》2010年版

  2.《医药工业洁净厂房设计规范》(GB50457-2008

  3.  GAMP药品生产自动化管理规范

  4.  GB150.1~150.4-2011《钢制压力容器》

  5.  NB/T47003.1-2009《钢制焊接常压容器》

六、多功能倒锥型提取罐订购选型需提供参数:

多功能倒锥型提取罐设计选型时需明确物料的特性、使用工况、组件配套范围等,详细可电询。

注:上第四项参数表可能会根据物理的性质及实际的使用工况有所调整。
