华峰企业药用双管板换热器的设计主要依据FDA和GMP，应用于卫生等级要求较高的工况中，其独特的设计使得换热管内易于完全排空和保持清洁状态，双管板结构避免了常规换热器易发生交叉污染的风险，完全满足或高于其中对于设备的安全、卫生等要求。

我公司为“药用双管板换热器”国家行业标准的唯一起草单位。

华峰企业药用双管板换热器产品特点：

1、 换热管采用优质316L无缝钢管。

2、 双管板设计，杜绝交叉污染。

3、 产品接触侧全排空设计。

 4、 换热管内无死角。

5、 依据FDA和GMP要求设计制造。

6、 产品侧快装接口，壳侧法兰连接。

7、 与产品接触部位采用电解抛光工艺，表面粗糙度小于0.5μm；

8、 可实现SIP在线消毒；

9、  分为HF-100、HF-125、HF-150、HF-200和P-250五个系列，换热面积从0.3平米到16.2平米，采用多种形式（单、双和四流程），满足不同工艺要求，也可根据用户要求设计制造。

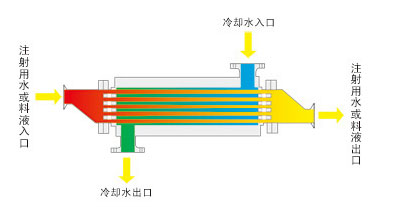

华峰企业药用双管板换热器工作原理：

一次侧物料通过电抛光处理的无缝钢管束内进行流动，二次侧媒质在相反的方向通过外管路流动，换热管束的末端采用双管板紧固，同时作为渗漏监测点，防止一次侧物料和二次侧介质双向交叉污染。

华峰企业药用双管板换热器最小间隙设计：在保证运行安全的前提下，优化换热器最小间隙设计，将单位面积的换热管数量提升数倍以上，极大地提高了单位体积内的换热能力。

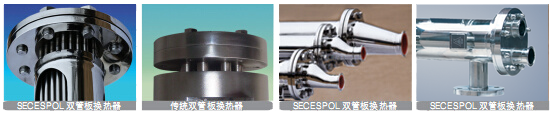

华峰企业药用双管板换热器双管板结构：HF系列采用双管板结构设计，最大限度的降低了交叉污染的风险，便于及时发现泄漏隐患，确保用户安全地生产，符合2010版GMP第71条完善条款。

华峰企业药用双管板换热器全排空设计：全排空设计避免产品接触侧出现死角，能够预防微生物的滋生，易于清洗和灭菌，符合2010版GMP第98条、第99条完善条款。

华峰企业药用双管板换热器材质与表面处理： HF系列换热器采用全316L不锈钢制作，与产品接触侧的管道内表面粗糙系数从0.25μm到05.μm，适合采用CIP/SIP进行在线高温清洗灭菌，符合2010版GMP第74条完善条款。

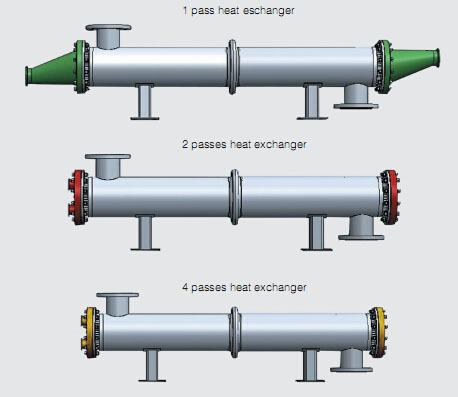

华峰企业药用双管板换热器多种形式（单流程、双流程、四流程）：P系列双管板换热器可提供多种流程方式来满足不同工况的换热要求，也可根据客户特殊要求提供定制产品。

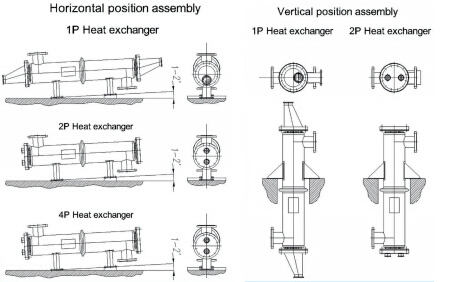

华峰企业药用双管板换热器安装方式：HF系列产品可以竖直或水平安装，其主要基于客户要求，与产品接触侧均采用快装接口，（Tri-Clamp）设计，方便安装、拆卸、清洗。

密封垫形式：产品接触侧密封垫，改性聚四氟乙烯（铁氟龙）基材料；满足3A 20-25和FDA要求

；采用高精密机械加工（保证表面光洁无毛刺）。

 华峰企业药用双管板换热器应用领域：

1、注射液用水的冷却/加热。  2、注射取水点冷却。3、医药产品的冷却/加热。

4、洁净蒸汽冷凝及冷却。5、高洁净液体的温度控制。

适用工艺点：最高卫生等级要求区域内的药品冷却，加热；疫苗及血液制品冷却加热；注射水/纯化水加热冷却、巴氏杀毒、过热水灭菌等等。

华峰企业药用双管板换热器服务与支持：

1、结合ASME BPE的要求以及最近几年国内双管板换热器的应用情况，我公司总结出几种经典的换热器安装使用方式，可为用户提供现场安装指导。

2、提供可追溯性资质文件，最大可能的协助用户通过GMP或其他验证。

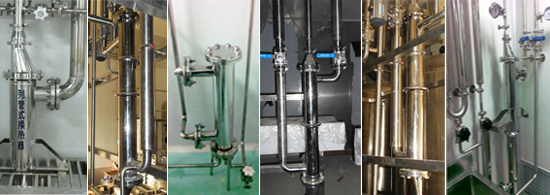

华峰企业药用双管板换热器现场安装图片：
